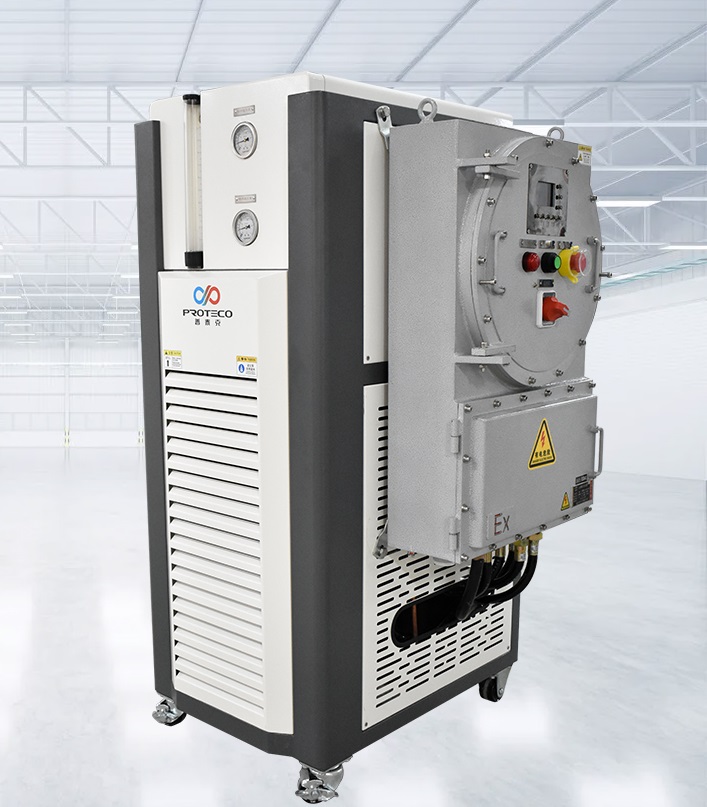

防爆高低温一体机

简要描述：PTHC防爆高低温一体机配备人性化7英寸真彩LCD触摸屏，良好的人机交互界面，直观显示本机参数及外部控温参数，智能触控，操作便捷。考虑到化工客户需要，可按照客户设备放置区域定制隔离防爆和正压防爆机型。

产品型号：PTHC
产品产地：上海
更新时间：2024-10-28
访问量：11183

产品分类

相关新闻

详细介绍

PTHC防爆高低温一体机的特点如下：
　　1、采用磁耦合高温循环泵，杜绝系统泄漏风险、密封好，流速大，确保设备能更快为外部系统换热
　　2、只有管路里面的介质参与循环控温、降低了导热介质的参与量，提升了系统高低温控温的响应速度。
　　3、配备人性化7英寸真彩LCD触摸屏，良好的人机交互界面，直观显示本机参数及外部控温参数。智能触控，操作便捷
　　4、设计多组通讯数据接口，可轻松接入各类通讯网络。
　　5、合理的布局：经常操作均在设备正前方，管路连接均在设备后方，数据接口设置在设备侧边。
　　6、标配为风冷型，无需外接水源，安装操作简单；水冷型，散热效率稳定，不受环境温度影响。
　　7、考虑到化工客户需要，可按照客户设备放置区域定制隔离防爆和正压防爆机型。
　　8、单台设备可多路输出，带多路反应釜、反应器负载，每路可实现独立控温。节省空间。

结构组成：
　　1、外壳：采用防爆材料制成，具有良好的防爆性能，能够抵御外界火花、火焰或爆炸物质的引起的火灾或爆炸危险。
　　2、内部隔离室：将高低温控制系统与爆炸危险区域隔离开来，确保高低温控制系统的安全运行。
　　3、温度控制系统：包括加热元件、制冷循环系统、温度传感器、控制器等。用于实现对被控对象的高低温控制，根据设定的温度范围进行加热或制冷。

工作原理：
　　1、温度感知：通过内置的温度传感器感知被控对象的温度，并将温度信号传递给控制器。
　　2、温度控制：控制器根据设定的温度范围判断是否需要加热或制冷。当温度低于设定值时，控制器会启动加热元件，向被控对象传递热能。当温度高于设定值时，控制器会启动制冷循环系统，将热量从被控对象中移走。
　　3、防爆保护：在设计中考虑到爆炸危险环境的特殊性，采用防爆材料制成的外壳能够防止火花、火焰或爆炸物质引发爆炸。同时，内部隔离室将高低温控制系统与爆炸危险区域隔离开来，确保高低温控制系统的安全运行。

PTHC防爆高低温一体机技术参数

型号

PTHC-A25

PTHC-A35

PTHC-A55

PTHC-A75

PTHC-A100

PTHC-A150

PTHC-A250

PTHC-A350W

PTHC-A500W

制冷加热方式

制冷：蒸汽压缩式制冷，加热：电加热

主要应用

本产品适用于需要快速加热和降温的外部应用，夹套反应釜、热沉温度的控制，制药行业中的低温蒸馏、精馏、萃取等设备中。

温度范围

-10°C~ 200°C（空载）

加热功率 kW

2.5

3.5

5.5

7.5

制冷量 kW

20℃

2.5

3.5

5.5

7.5

-5℃

1.4

3.2

4.2

6.1

8.5

循环泵流量 L/min

140

200

300

循环泵扬程 bar

2.5

控制系统

PLC控制器，智能PID控温模块

控温模式

设备出口温度控制/设备出口温度与反应物料温度的温差控制，选配：物料温度控制

通信协议

MODBUS RTU 协议 RS 485接口

外部输入

外置测温传感器端口、USB数据接口

温度反馈

设备导热介质温度反馈PT100 （进口温度、出口温度），控物料设备包含物料温度传感器

温控精度

介质温度

±0.5℃

反应物料

±1℃

制冷配件

压缩机

泰康全封闭活塞压缩机

艾默生谷轮涡旋压缩机

膨胀阀

丹佛斯/艾默生热力膨胀阀

电磁阀

卡士妥/艾默生/丹佛斯电磁阀

蒸发器

丹佛斯/高力/宝得板式换热器

操作面板

7英寸彩色触摸屏，温度曲线显示、记录

安全防护

具有自我诊断功能；多项报警保护：循环泵故障、压缩机过热、压力过高、压力过低、过流、超温、缺相、相序等保护功能

密闭循环系统

整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。

制冷剂

R404A

接口尺寸

G1/2

G3/4

DN32

DN40

DN50

水冷型
水温 20℃

型号

型号后缀W

流量

0.6m³/h

0.9m³/h

1.3m³/h

1.8m³/h

2.4m³/h

3.6m³/h

6m³/h

8.5m³/h

12m³/h

压力

2bar~4bar

接口尺寸

G3/8

G1/2

G3/4

DN32

DN40

外型尺寸(水）cm

60×50×120

80×55×130

100*55*155

100*70*155

120*80*190

150*100*190

外形尺寸 (风）cm

60×50×120

80×55×130

100*55*180

100*70*180

150*100*190

220*150*225

255*150*225

外壳材质

冷轧板喷塑（可选配SUS304材质）

电源

ph/v/Hz

1/220/50

3/380/50

机组配电功率

4kW

6kW

8.5kW

11kW

15kW

24kW

35kW

50kW

74kW

选配连接管路

金属保温管、氟胶管、硅胶管

选配

可选配高温至300℃型号后缀H

选配

可选配一托多机型，单台设备可多路输出，带多路负载，每路可实现独立控温。

选配

高低温一体机可选配防爆型（正压防爆型号后缀PEX，隔爆防爆型号后缀DEX）

备注

1、以上制冷量参数基于冷却水进水温度25℃，风冷为环境温度25℃。

2、本公司保留更改上述参数而不另行通知的权力。

反应釜一般都具有一个内部腔体，需要防爆高低温一体机进行温度控制的物料就盛放在这个腔体中。内部腔体被一个可通入导热油的夹套包围着，温度控制系统与反应釜的夹套连接。不锈钢材质的反应釜更加坚固耐用，而玻璃反应釜则能够让用户观察釜体中的反应过程。为了控制反应釜的温度，导热油在防爆高低温一体机中被加热和制冷。持续将导热油通过循环泵打进反应釜的夹套中，内部的温度突变，将通过快速加热和制冷来进行补偿，实现动态平衡。
