PTHC动态温度控制系统

简要描述：PTHC动态温度控制系统主要应用于反应釜高精度温度控制，以及材料测试中的温度条件模拟，拥有宽广的温度范围和强劲的升降温速率。

产品型号：PTHC
产品产地：上海
更新时间：2024-10-29
访问量：6567

产品分类

相关新闻

详细介绍

PTHC动态温度控制系统主要应用于反应釜高精度温度控制，以及材料测试中的温度条件模拟，拥有宽广的温度范围和强劲的升降温速率。该系列可提供 -80-250℃的温度控制范围，配套反应釜，特别适用于快速放热和吸热的化学反应试验。特别适用于新能源汽车电池包的性能测试，流速大，确保外部系统快速换热；自润滑磁耦合循环泵，适用于各类试验要求，并可延长使用寿命。配套彩色触摸屏，指尖轻松完成操作，可直接显示多种参数，包括设备自身性能参数和外部控制参数。

PTHC动态温度控制系统的技术参数

型号

PTHC-A25

PTHC-A35

PTHC-A55

PTHC-A75

PTHC-A100

PTHC-A150

PTHC-A250

PTHC-A350W

PTHC-A500W

制冷加热方式

制冷：蒸汽压缩式制冷，加热：电加热

主要应用

本产品适用于需要快速加热和降温的外部应用，夹套反应釜、热沉温度的控制，制药行业中的低温蒸馏、精馏、萃取等设备中。

温度范围

-10°C~ 200°C（空载）

加热功率 kW

2.5

3.5

5.5

7.5

制冷量 kW

20℃

2.5

3.5

5.5

7.5

-5℃

1.4

3.2

4.2

6.1

8.5

循环泵流量 L/min

140

200

300

循环泵扬程 bar

2.5

控制系统

PLC控制器，智能PID控温模块

控温模式

设备出口温度控制/设备出口温度与反应物料温度的温差控制，选配：物料温度控制

通信协议

MODBUS RTU 协议 RS 485接口

外部输入

外置测温传感器端口、USB数据接口

温度反馈

设备导热介质温度反馈PT100 （进口温度、出口温度），控物料设备包含物料温度传感器

温控精度

介质温度

±0.5℃

反应物料

±1℃

制冷配件

压缩机

泰康全封闭活塞压缩机

艾默生谷轮涡旋压缩机

膨胀阀

丹佛斯/艾默生热力膨胀阀

电磁阀

卡士妥/艾默生/丹佛斯电磁阀

蒸发器

丹佛斯/高力/宝得板式换热器

操作面板

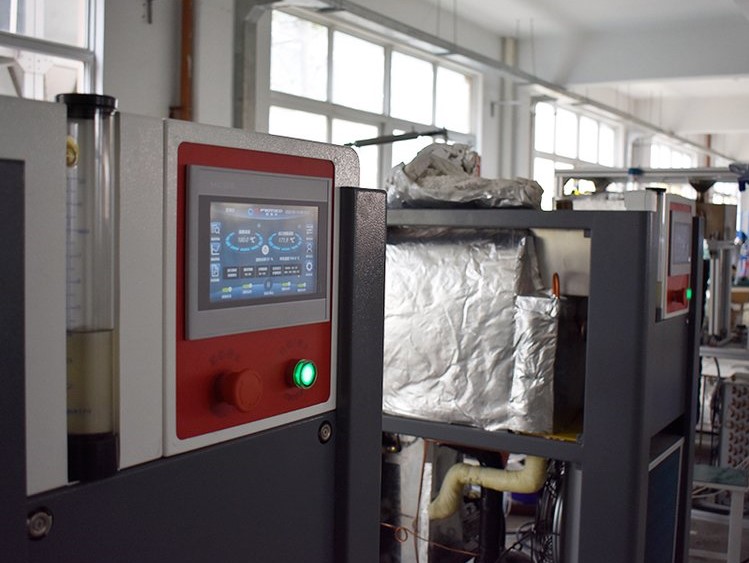

7英寸彩色触摸屏，温度曲线显示、记录

安全防护

具有自我诊断功能；多项报警保护：循环泵故障、压缩机过热、压力过高、压力过低、过流、超温、缺相、相序等保护功能

密闭循环系统

整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。

制冷剂

R404A

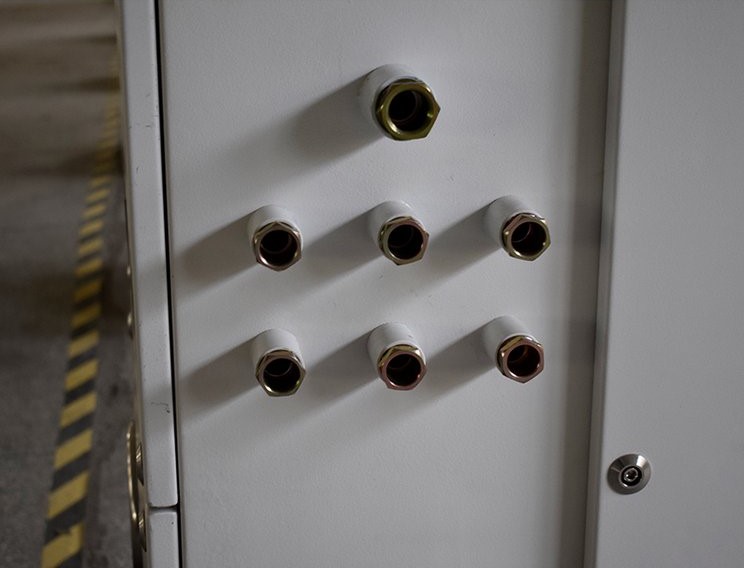

接口尺寸

G1/2

G3/4

DN32

DN40

DN50

水冷型
水温 20℃

型号

型号后缀W

流量

0.6m³/h

0.9m³/h

1.3m³/h

1.8m³/h

2.4m³/h

3.6m³/h

6m³/h

8.5m³/h

12m³/h

压力

2bar~4bar

接口尺寸

G3/8

G1/2

G3/4

DN32

DN40

外型尺寸(水）cm

60×50×120

80×55×130

100*55*155

100*70*155

120*80*190

150*100*190

外形尺寸 (风）cm

60×50×120

80×55×130

100*55*180

100*70*180

150*100*190

220*150*225

255*150*225

外壳材质

冷轧板喷塑（可选配SUS304材质）

电源

ph/v/Hz

1/220/50

3/380/50

机组配电功率

4kW

6kW

8.5kW

11kW

15kW

24kW

35kW

50kW

74kW

选配连接管路

金属保温管、氟胶管、硅胶管

选配

可选配高温至300℃型号后缀H

选配

可选配一托多机型，单台设备可多路输出，带多路负载，每路可实现独立控温。

选配

高低温一体机可选配防爆型（正压防爆型号后缀PEX，隔爆防爆型号后缀DEX）

备注

1、以上制冷量参数基于冷却水进水温度25℃，风冷为环境温度25℃。

2、本公司保留更改上述参数而不另行通知的权力。
